پارامتر (مشخصات)
|
قسمت |
مشخصات |
|||
|
اندازه تابلو |
5.98 اینچ اینچ |
|||
|
منطقه نمایش (میلی متر) |
67.97(H) × 135.94 (V) |
|||
|
تعداد پیکسل ها |
640(H) x 1280(V) |
|||
|
پیکسل زمین (MM) |
0.1062(W)x 0.1062(H) |
|||
|
ترتیب پیکسل رنگی |
نوار عمودی RGB |
|||
|
حالت نمایش |
به طور معمول سیاه |
|||
|
تعداد رنگ ها |
16.7M |
|||
|
روشنایی (CD/m2) |
1200NITS (TYP) |
|||
|
زمان پاسخ (MS) |
25ms (تایپ) |
|||
|
رنگ الود |
75% |
|||
|
جهت مشاهده |
رایگان |
|||
|
نسبت کنتراست |
1200:1 |
|||
|
اتصال رابط |
LVDS ، 40pin |
|||
|
اندازه ماژول (میلی متر) |
|
min . |
تایپ . |
حداکثر |
|
افقی (ساعت) |
150.76 |
150.96 |
151.16 |
|
|
عمودی (V) |
76.07 |
76.27 |
76.47 |
|
|
عمق (د) |
5.6 |
5.8 |
6 |
|
|
وزن ماژول (G) |
TBD |
|||
|
واحد نور پس زمینه |
رهبری منجر به |
|||
|
درمان سطحی |
HC 3H |
|||
جزئیات محصول
اطلاعات تست
بسته بندی محصول

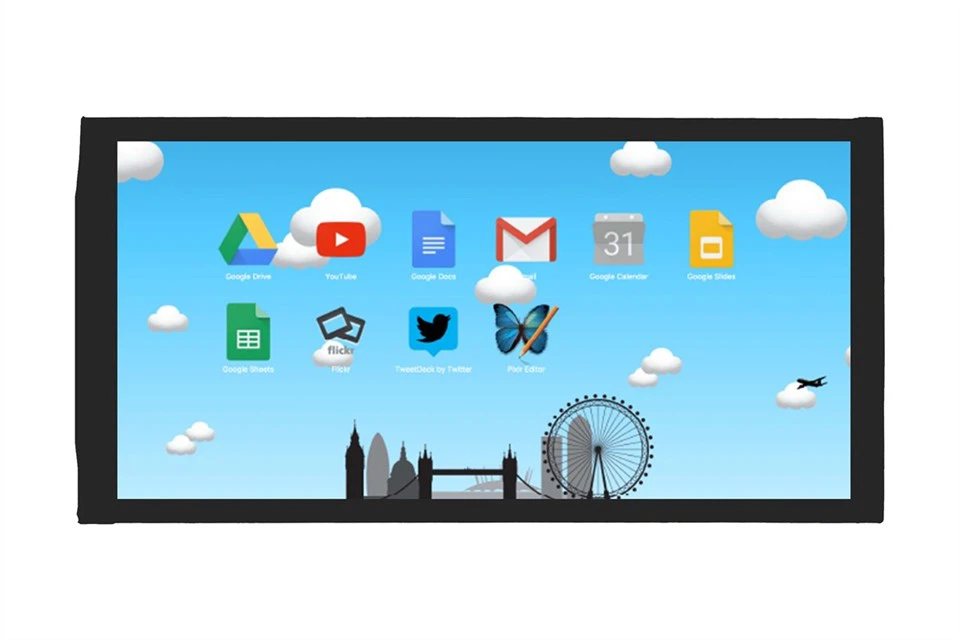

ماژول TFT LCD - جزئیات محصول
بررسی اجمالی محصول
ماماژول TFT LCDیکپارچه فناوری ترانزیستور با کارایی بالا با الکترونیک پیشرفته درایور برای ارائه راه حل های نمایش برتر برای برنامه های صنعتی ، تجاری و تعبیه شده . این ماژول های نمایش کامل با کنترل کننده های یکپارچه ، واحدهای نور پس زمینه و مدار رابط برای ادغام پلاگین و بازی {5.}}}}}}}}}
ویژگی های کلیدی
عملکرد نمایش
✔ گزینه های با وضوح بالا- از QVGA تا Wuxga (1200 × 1920)
✔ فن آوری های پانل ممتاز- IPS/FFS برای زاویه دید 178 درجه گسترده
✔ ویژگی های نوری پیشرفته- 300-1000 CD/m² روشنایی ، 800: 1 نسبت کنتراست
✔ زمان پاسخ سریع- برای پخش ویدیویی صاف به 5 متر کم است
ساخت ماژول
• صفحه کنترل کننده یکپارچه- از رابط های LVDS ، RGB ، MIPI پشتیبانی می کند
• سیستم نور پس زمینه LED- 50 ، 000 ساعت طول عمر (l70)
• طراحی جمع و جور- مشخصات باریک به اندازه 4.5 میلی متر
• EMI- تداخل الکترومغناطیسی کاهش یافته است
ویژگی های قابلیت اطمینان
• دامنه دمای گسترده- -20 درجه به عملیات درجه+70
• اجزای درجه صنعتی - MTBF >80 ،000 ساعت
• حفاظت ESD- حفاظت از تخلیه تماس 8 کیلو ولت 8 کیلو ولت
مشخصات فنی
| پارامتر | دامنه مشخصات |
|---|---|
| اندازه صفحه نمایش | 3.5 "تا 15.6" |
| وضوح | 320 × 240 تا 1200 1920 |
| رابط | LVDS (18/{1} bit bit) ، RGB ، MIPI-DSI |
| منبع تغذیه | 3.3V/5V/12V (±10%) |
| گزینه های لمسی | مقاومت/pcap/روی سلول |
| دما | -30 درجه به +80 درجه (تمدید شده) |
خدمات سفارشی سازی
• تابلوهای رابط سفارشی- SPI ، I2C ، گزینه های UART
• چراغهای ویژه پس زمینه- با شدت بالا (1500nits) یا درجه حرارت گسترده
• سیستم عامل اصلاح شده- توالی اولیه سازی سفارشی
• سازگاری مکانیکی- نصب جایگزین ، موقعیت های اتصال
تضمین کیفیت
• تست 100 ٪ AOI- بازرسی نوری خودکار
• تست سوختگی- 72- ساعت تست عملکرد مداوم
• تست محیط- لرزش ، اعتبار سنجی شوک حرارتی
برنامه
-
HMI های صنعتی- اتوماسیون کارخانه ، تجهیزات تست
-
دستگاه های پزشکی- مانیتورهای بیمار ، ابزارهای تشخیصی
-
حمل- نمایشگرهای اتومبیل ، هواپیمایی
-
دستگاه های IoT- کنترل خانه هوشمند ، سیستم های POS
گزینه های سفارش
ماژول های استاندارد:2-4 هفته سرب
راه حل های سفارشی:{{0} توسعه هفته
کیت های ارزیابی:شامل طرح های مرجع
برای مشخصات فنی مطابق با الزامات برنامه خود با مهندسان نمایشگر ما تماس بگیرید {{0}
راه حل های نمایشی مهندسی دقیق - آماده برای ادغام فوری
راهنمای کامل ادغام ماژول TFT ما را برای توصیه های طراحی . درخواست کنید
