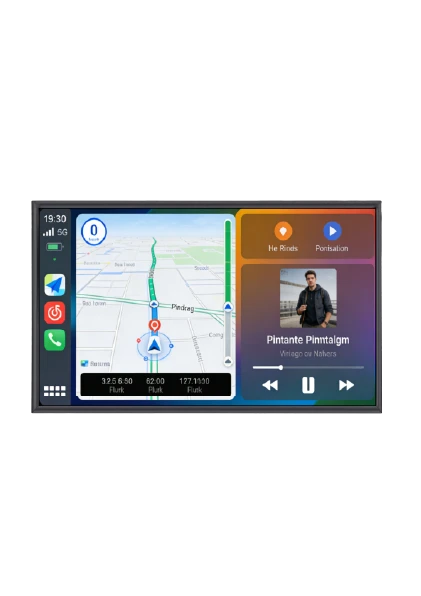

ماژول TFT LCD ابزار وسیله نقلیه
پارامتر (مشخصات)
|
قسمت |
مشخصات |
|||
|
اندازه تابلو |
10.1 اینچ اینچ |
|||
|
منطقه نمایش (میلی متر) |
224.64 (H) x 126.36 (V) |
|||
|
تعداد پیکسل ها |
1280(H) x 720(V) |
|||
|
پیکسل زمین (میلی متر) |
0.1755 (H) x 0.1755 (V) |
|||
|
ترتیب پیکسل رنگی |
تنظیم نوار پیکسل RGB |
|||
|
حالت نمایش |
به طور معمول سیاه |
|||
|
تعداد رنگ ها |
16.7m (8bits) |
|||
|
روشنایی (CD/m2) |
600NITS (TYP) |
|||
|
زمان پاسخ (MS) |
30ms (تایپ) |
|||
|
رنگ الود |
70 ٪ (تایپ) |
|||
|
جهت مشاهده |
رایگان |
|||
|
نسبت کنتراست |
1000:1 |
|||
|
اتصال رابط |
رابط LVDS |
|||
|
اندازه ماژول (میلی متر) |
|
حداقل |
تایپ |
حداکثر |
|
افقی (ساعت) |
234.6 |
234.9 |
235.2 |
|
|
عمودی (V) |
142.7 |
143 |
143.3 |
|
|
عمق (د) |
4.2 |
4.5 |
4.8 |
|
|
وزن ماژول (G) |
TBD |
|||
|
واحد نور پس زمینه |
رهبری منجر به |
|||
|
درمان سطحی |
HC 3H |
|||
جزئیات محصول
TFT LCD مشاهده زاویه و اطلاعات نسبت کنتراست
رنگ نسبت CIE و NTSC
ماژول TFT LCD ابزار وسیله نقلیه - جزئیات محصول
بررسی اجمالی محصول
ماماژول TFT LCD ابزار وسیله نقلیهیک راه حل صفحه نمایش با کارایی بالا است که به طور خاص برای داشبورد های دیجیتال و برنامه های خوشه ساز ساخته شده است. این ماژول با ترکیب قابلیت اطمینان خودرو با عملکرد نوری برتر ، اطلاعات خودروهای واضح و فوری را در تمام شرایط رانندگی ارائه می دهد.
ویژگی های کلیدی
نمایشگر بهینه شده خودرو
✔ نسبت کنتراست بالا(1500: 1) برای دید روشن در نور مستقیم خورشید
✔ دمای عملیاتی گسترده(-40 درجه تا درجه {1}} درجه) برای همه شرایط آب و هوایی
✔ پاسخ فوق العاده سریع(3ms) برای به روزرسانی سرعت سنج/سرعت سنج در زمان واقعی
✔ نور خورشید قابل خواندن است(1000-2000 CD/m²) با درمان ضد انعکاس
مهندسی خاص وسیله نقلیه
• می تواند رابط اتوبوس FD/LINبرای برقراری ارتباط مستقیم وسیله نقلیه
• ورودی قدرت 12 ولت/24 ولتبا حفاظت از بارگذاری بار (ISO {1}})
• ادغام OBD-IIبرای نمایش اطلاعات تشخیصی
• کنترل کم نور(PWM و آنالوگ) برای تنظیم حالت روز/شب
ساخت و سازهای ناهموار
✔ mil-std -202 hسازگار با مقاومت در برابر لرزش
✔ پیوند نوریگزینه ای برای دوام پیشرفته
✔ حفظ ضد تصویرفناوری برای گرافیک استاتیک
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| اندازه نمایش | 3.5 "تا 12.3" (اندازه های سفارشی موجود) |
| وضوح | 272 × 480 تا 720 1920 |
| عمق رنگ | رنگ های 16.7m (24- بیت RGB) |
| زاویه مشاهده | 85 درجه /85 درجه /85 درجه /85 درجه (Cr بیشتر از یا برابر با 10) |
| نور پسند | LED (50 ، {1}} ساعت @ 25 درجه) |
| مصرف برق | <2W (Typical @ 500 cd/m²) |
توابع تخصصی
-
شروع سرماخوردگی(-30 درجه در مدت 3 ثانیه)
-
چیدمان خوشه پویا(چندین طرح GUI قابل تنظیم)
-
روکش نماد هشدار دهنده(لایه نمایشگر هشدار اولویت)
-
گزینه مدار بخاری(برای محیط های زیر صفر)
مجوزها
-
AEC-Q100 درجه 2واجد شرایط
-
ISO 16750-3(بارهای مکانیکی)
-
بخشنامه EMC 2014/30/EUسازگار
-
rohs & reachانطباق محیط زیست
برنامه
-
خوشه سازهای دیجیتال
-
نمایشگرهای هیبریدی/الکتریکی
-
داشبورد تجهیزات سنگین
-
پانل های دیجیتال موتور سیکلت
-
تلهماتیک وسیله نقلیه تجاری
گزینه های سفارشی سازی
• طرح های دایره ای/T شکلبرای چیدمان سنج سنتی
• راه حل های یکپارچه GPUبرای ارائه گرافیک سه بعدی
• نمایشگر مهم ایمنی(نسخه های سازگار ASIL-B)
• گام های رنگی سفارشیبرای پالت های خاص برند
• نور پس زمینه کم نور محلیبرای دامنه پویا بالا
چرا صفحه نمایش خوشه ابزار ما را انتخاب می کنیم؟
✅ 15- سال پشتیبانی چرخه عمر خودرو
✅ نرخ خرابی پیکسل <0.01ppm @ 85°C
✅ درمان سطحی بدون تابش(ثبت اختراع در انتظار)
✅ تعویض قطرهبرای خوشه های سنج آنالوگ
اطلاعات سفارش
ماژول های استاندارد:6-8 هفته سرب
راه حل های سفارشی:10-12 توسعه هفته
کیت های آزمون:شامل Can Can Simulator
دقیق برای انقلاب داشبورد دیجیتال مهندسی شده است - جایی که قابلیت اطمینان از خوانایی برخوردار است
